Коммутаторы Агрегация\ ToR
Серия LK-DS-700
Высокопроизводительные управляемые коммутаторы серии LK-DS-700 предназначены для использования в центрах обработки данных (ЦОД) в качестве «стоечных» решений ToR (Topof-Rack) или Leaf-коммутаторов в сетевой архитектуре Spine - Leaf.
Порты коммутаторов поддерживают работу на скоростях 10 Гбит/с (BASE-T/SFP+), 40 Гбит/с(QSFP28) и 100 Гбит/с (QSFP28). Неблокируемая коммутационная матрица позволяетосуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя приэтом минимальные и предсказуемые задержки для всех типов трафика. Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Поддержка технологии EVPN-VXLAN, реализованная в устройствах, позволяет создаватьсети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных.
Надежность коммутаторов обеспечена за счет резервирования источников питания, системы охлаждения и развитой системы мониторинга аппаратной части устройств.
Особенности
LEVEL L3
Управляемый L3 коммутатор
Ports
Наличие высокоскоростных портов 10/25/40G
data-center
Поддержка EVPN/VXLAN
питание
Резервирование блоков питания
Сервис
3 года гарантии

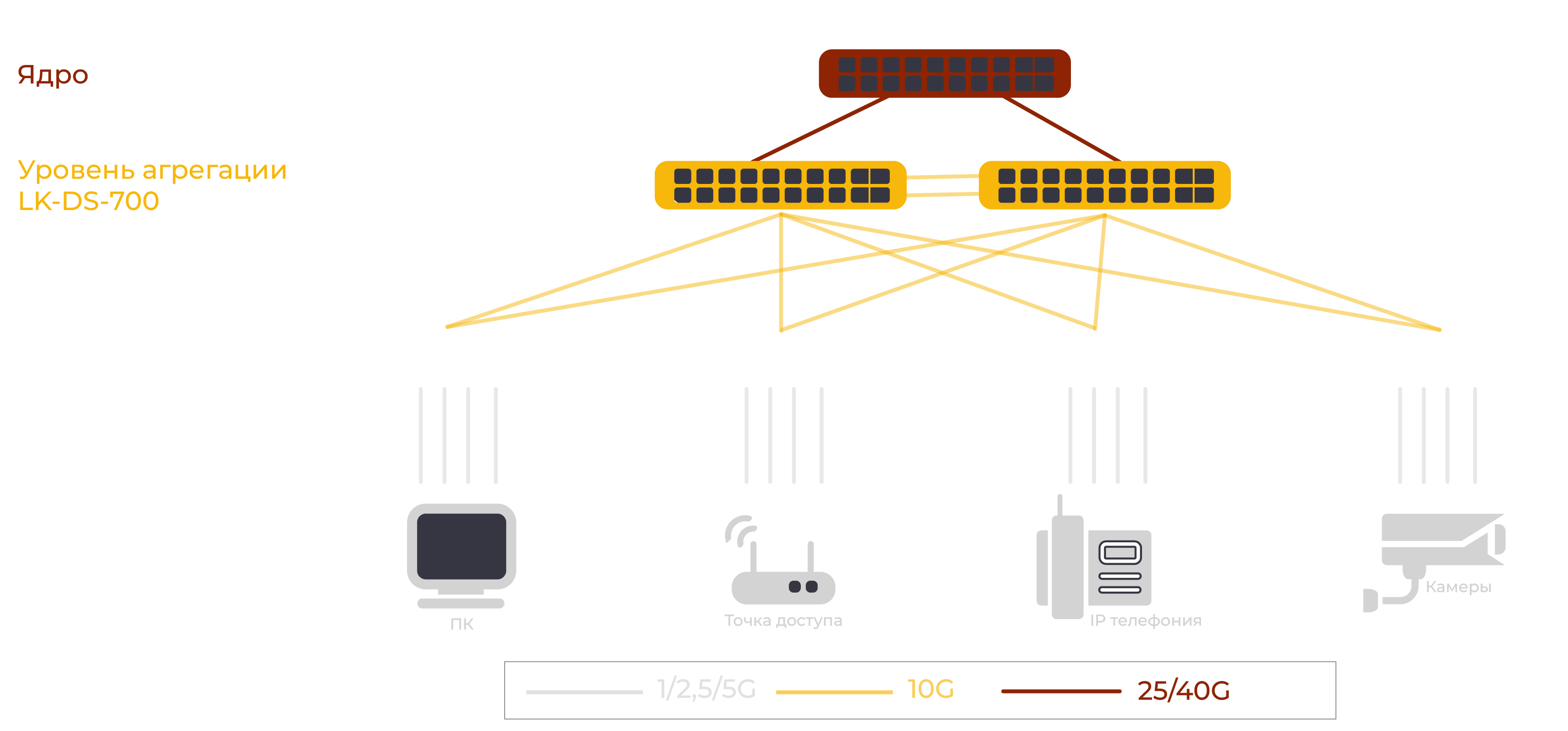

Типовые задачи решаемые коммутаторами LK-DS-700:
Технические характеристики
| Модели | LK-DS-700-24x10G-8x25G | LK-DS-700-48x10G-8x40G |
|---|---|---|
| Интерфейсы | ||
| Порты Downlink | 24*10G SFP+ | 48*10G SFP+ | Порты Uplinks | 8*25G SFP28 | 8*40G QSFP+ |
| Менеджмент порт | 1 | 1 |
| Консольный порт | 1 | 1 |
| Порт USB | 1 | 1 |
| Производительность | ||
| Скорость коммутации | 880 Гбит/с | 1.36 Тбит/с |
| Кол-во MAC-адресов | 98к | 98к |
| Кол-во ARP записей | 20к | 20к |
| Кол-во IPv4 маршрутов | 57к | 57к |
| Кол-во L3 интерфейсов | 265 | 265 |
| Кол-во VRRP групп | 63 | 63 |
| Кол-во LAG на коммутаторе | 64 | 64 |
| Кол-во портов МС-LAG | 16 | 16 |
| Кол-во BFD сессий | 128 | 128 |
| Кол-во VRF | 253 | 253 |
| Физические параметры | ||
| Кол-во и тип блока питания | 2 x модульные, 350 Вт | 2 x встроенные, 350 Вт |
| Напряжение питания | AC 100~240 В | AC 100~240 В |
| Охлаждение | Спереди-назад | Спереди-назад |
| Рабочая температура | от 0°С до +45°С | от 0°С до +45°С |
| Рабочая влажность | 10…90%, без конденсирования | 10…90%, без конденсирования |
| Конструктив | 1U, 19" | 1U, 19" |
| Габариты (ШхВхГ) | 442 x 430 x 43.6 мм | 442 x 430 x 43.6 мм |
| Вес | < 7 кг | < 8 кг |
Функциональные возможности
| Функции L2 | |
| Interface | Auto-negotiation/Manual Port Mode, Jumbo Frames, Port-xconnect, Flow control, Port/VLAN based Storm control, Port-block (know/unknown unicast/multicast/broadcast), Port-isolation L2/L3/All/Uni-direction, Store-and-forward/Cut-through |
| MAC | Automatic learning/aging, Static/dynamic entries, HW learning, Port/VLAN based FDB refresh, Blackhole MAC |
| VLAN | Access/Trunk, Port/MAC/IP/Protocol based, Default/Private/Voice/Guest VLAN, Basic/Selective Q-in-Q, 1:1/1:N VLAN Translation, VLAN Stats |
| LAG | Static-LAG & LACP, SLB, DLB, RR, LAG Self-healing, Link aggregation weighting |
| Ethernet Ring | STP, RSTP, MSTP, STP Protection, ERPS, G.8031, G.8032, Loop back Detect |
| L2 Multicast | IGMPv1/v2/v3 Snooping, MVR |
| L2 Tunnels | CDP, CFM, DOT1X, LLDP, SLOW-PROTO, STP, VTP |
| Функции IPv4 | |
| ARP | Static/dynamic/aging ARP entries, Gratuitous ARP, Basic/local ARP-Proxy, IPv4 based VARP |
| Static Routes | Static Routes, Black hole Routes, IP SLA co-working, VRF, uRPF check |
| Routing | RIP v1/v2, OSPF v2, IS-IS, IBGP, EBGP, Route policy, PBR, ICMP, ECMP SLB/DLB/RR/Self healing, IGMP v1/v2/v3, IGMP Proxy/SSM mapping, PIM-SM/SSM/DM |
| Функции IPv6 | |
| Basics | ICMPv6, NDP, PMTU, DHCPv6, DHCPv6 relay/snooping, IPv6 Prefix List, IPv6 based VARP |
| Static Routes | Static Routes, Blackhole Routes |
| Routing | RIPng, BGP4+, OSPFv3, IS-IS, VRRP v3 |
| IPv6 Multicast Routing | MLD v1/v2, MLD v1/v2 snooping, MVR6, PIM-SM v6 |
| IP Tunnels | IPv6 over IPv4, 6to4, ISATAP |
| Надежность | |
| Надежность маршрутов | BFD (static routes, OSPFv2, IS-IS, BGP, VRRP, PBR), VRRP, Smart Link, MLAG |
| Ethernet OAM | EFM (802.3ah), CFM (802.1ag), Y.1731 |
| Качество обслуживания (QoS) | |
| Traffic classification | COS/DSCP based, ACL based, tunnel’s inner headers based |
| Traffic behaviors | Queue scheduling, ACL based COS/DSCP remarking, Flow redirection/mirror |
| Traffic policing | Direction (in/out) Port based/VLAN based/Flow based/Aggregated Flow based |
| Traffic shaping | Queue/Port based |
| Congestion management | SP (Strict Priority) scheduling, WDRR (Weighted Deficit Round Robin), SP + WDRR mixed scheduling, TD (Tail Drop), WRED (Weighted Random Early Detection), ECN (Explicit congestion) Tail Drop/WRED/Shape-rate-speed based ECN tag |
| Traffic statistics | Packets/Bytes counts based on traffic classification/color after policing, Forwarded/discarded packets and bytes counts and stats |
| Туннели | |
| VxLAN | IPv4/IPv6 support, Manual VxLAN, VxLAN distributed gateway, VxLAN active-active access, VxLAN Overlay network, L2 pass-through, Outer VxLAN header’s DSCP remarking, BGP EVPN, Per-VNI overlay split horizon enable/disable |
| Прочие L3 | GRE, NVGRE, GENEVE | Специальные возможности | Функции для дата-центров | Data Center TCP, MLAG, DCB, DCBX, LLDP support DCBX TLV, Priority Flow Control (PFC) |
| Сетевая безопасность и управление сетью | |
| Безопасность | SSH v1/v2, RSA keygen, RADIUS, TACACS+, AAA, Port/MAC based Dot1x, Guest VLAN, MAC/IP ACL, Basic ACL, Port-group ACL, VLAN-group ACL, IPv6 ACL, UDF ACL, Global ACL, Time range ACL, ARP inspection, IP source guard, Interface MAC learning limit, VLAN MAC learning limit, Control Plane Policy (COPP) BL/WL/Rate limit, CPU Traffic Limit, DDoS prevention (ICMP Flood/Smurf/Fraggle/LAND/SYN Flood), Telnet/SSH IPv4/IPv6 ACL filter, Link-Flapping detection |
| Управление сетью | DHCP Server/Relay/Client, DHCP Snooping, DHCP Options 82/252, RMON, sFlow v4/v5, IPv4/IPv6 SLA, SLA Track, IPFIX, Latency/Buffer monitor, EFD (Elephant flow detection), NTP, PTP IEEE 1588 Transparent clock, Static DNS Client, LLDP, Errdisable detection/recovery |
| Конфигурирование, диагностика и обслуживание | |
| Терминал | CLI, Banners, Help, Vty terminal, Console terminal |
| Конфигурирование | In/out-band management interface and config, SNMPv1/v2c/v3, Public/private MIB, Public/private traps, WEB GUI, RPC-API, Smart Config, OVSDB, Netconf, Restore factory default config |
| Файловая система, загрузка и выгрузка | Directory/file management, FTP/TFTP, SCP, Xmodem |
| Диагностика и обслуживание системы | Debug, ICMP debug, BHM (Beat Heart Monitor), Hardware Watchdog, VCT (Virtual Cable Tester), Detailed Diagnostic, CPU usage display/alarm, Memory usage display/alarm, CPU/ memory historical display, To/From CPU packets stats, User operation logs, logs/alarms/debug-info management, interface bandwidth usage alarms, IPv4/IPv6 Log servers, Manual/Scheduled reboot, Info-logging reboot, Time configuration, Timezone, Local FW upgrade, TFTP FW upgrade, Uboot |
| Диагностика сети | Ping, IPv6 Ping, Traceroute, L2Ping (MAC Ping/Trace), Port/Flow/Remote Mirror, Multi-destination mirror (m:n), CPU as mirror source, CPU as mirror destination/packet analyzer, ERSPAN, UDLD (Unidirectional Link Detection), Port loopback, HW loopback (internal/external) |
